পণ্য বিবরণ
সংক্ষিপ্ত বিবরণ

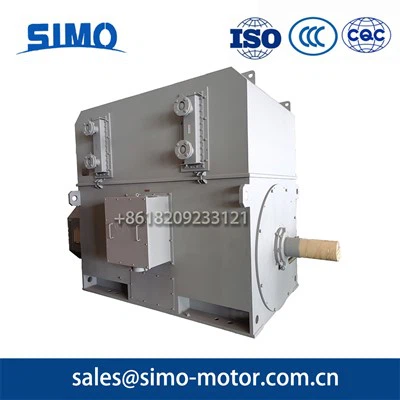

Yr সিরিজউচ্চ - ভোল্টেজ স্লিপ রিং মোটর(তৈরি ইন চীন) হ'ল ক্ষত রটার তিনটি পর্যায় অ্যাসিনক্রোনাস মোটর (কেন্দ্রের উচ্চতা 710 মিমি থেকে 1000 মিমি), যা জেবি/টি 13957-2008 এর সাথে সম্মতি জানায়। ইয়ার মোটরের সুরক্ষা ডিগ্রি আইপি 23 এর এবং কুলিং পদ্ধতিটি আইসি 01 এর।
মোটরটির উচ্চ দক্ষতা, শক্তি সঞ্চয়, কম শব্দ, কম কম্পন, হালকা ওজন এবং নির্ভরযোগ্য পারফরম্যান্সের মতো সুবিধা রয়েছে। এগুলি ইনস্টলেশন এবং রক্ষণাবেক্ষণের জন্য সহজ।
আবেদন
Yr সিরিজ উচ্চ - ভোল্টেজ স্লিপ রিং মোটর (চীনে তৈরি) তুলনামূলকভাবে কম প্রারম্ভিক বর্তমান অবস্থায় বৃহত্তর শুরুর টর্ক তৈরি করতে পারে। এটি ব্যবহার করা হয়েছিল যেখানে ফিডার লাইনের সক্ষমতা একটি কাঠবিড়ালি খাঁচা মোটর শুরু করার জন্য অপর্যাপ্ত বা যেখানে দীর্ঘতর সময় এবং ঘন ঘন শুরু করার প্রয়োজন হয় বা যেখানে উইন্ডগ্লাস, প্রেস মেশিন, অঙ্কন মেশিনগুলির মতো সীমিত পরিসরের মধ্যে গতির সামঞ্জস্যের প্রয়োজন হয়।
অবিচ্ছিন্ন শুল্ক (এস 1) সহ কাঠামো এবং মাউন্টিং প্রকারটি আইএমবি 3 এর। রেটেড ফ্রিকোয়েন্সি 50Hz এবং রেটেড ভোল্টেজ 6000 ভি, অন্যান্য ভোল্টেজ প্রয়োজনীয়তা বা বিশেষ প্রয়োজনীয়তা অর্ডার দেওয়ার আগে প্রস্তুতকারকের সাথে আলোচনা করা উচিত।
প্রকারের অর্থ
একটি মডেল নম্বর ভাঙ্গন (yr 8003 - 2):
Yr: ক্ষত রটার আনয়ন মোটর
8003: কেন্দ্রের উচ্চতা 800 মিমি, নং 3 আয়রন কোর
- 2: মেরু নম্বর
বেসিক পরামিতি
ফ্রেম: 710 ~ 1000
রেটেড ভোল্টেজ: 6 কেভি/কাস্টমাইজযোগ্য ভোল্টেজ
রেট ফ্রিকোয়েন্সি: 50Hz
গতি: 1490 আরপিএম, 990 আরপিএম, 745 আরপিএম, 595 আরপিএম, 495 আরপিএম, 370 আরপিএম
পাওয়ার স্কোপ: 2800 ~ 5600kW
মাউন্টিং: আইএমবি 3
সুরক্ষা গ্রেড: আইপি 23
কুলিং টাইপ: আইসি 01
নিরোধক: শ্রেণি চ
বায়ু তাপমাত্রা: -15 ডিগ্রি ~ 40 ডিগ্রি
সর্বাধিক আপেক্ষিক আর্দ্রতা: 90% যখন গড় তাপমাত্রা 25 ডিগ্রির উপরে নয়।
স্ট্যান্ডার্ড প্রযুক্তিগত বৈশিষ্ট্য
জিবি/টি 997 ঘোরানো বৈদ্যুতিক মেশিনগুলি - নির্মাণের ধরণের শ্রেণিবিন্যাস, মাউন্টিং রেঞ্জমেন্টস এবং টার্মিনাল বক্স অবস্থানের শ্রেণিবিন্যাস
জিবি/টি 4942.1 ডিগ্রি সুরক্ষা বৈদ্যুতিক মেশিন (আইপি কোড) এর অবিচ্ছেদ্য নকশা দ্বারা সরবরাহিত সুরক্ষা
জিবি/টি 4942.1 ডিগ্রি সুরক্ষা বৈদ্যুতিক মেশিন (আইপি কোড) এর অবিচ্ছেদ্য নকশা দ্বারা সরবরাহিত সুরক্ষা
জিবি 755 রেটিং এবং রোটারি মোটরগুলির পারফরম্যান্স
জিবি/টি 1993 মোটরগুলির জন্য শীতল পদ্ধতি
জিবি/টি 1993 মোটরগুলির জন্য শীতল পদ্ধতি
আংশিক মডেল এবং সংশ্লিষ্ট পরামিতি সারণী
| প্রকার | রেটেড পাওয়ার (কেডব্লিউ) | রেটেড কারেন্ট (ক) | গতি (আর/মিনিট) | দক্ষতা (%) | পাওয়ার ফ্যাক্টর (কোস φ) | জে (মোটর) (কেজি · m²) | ভর (কেজি) |
| Yr7104-4 | 4000 | 460 | 1485 | 96.1 | 0.87 | 218 | 14700 |
| Yr8003-4 | 5600 | 643 | 1490 | 96.4 | 0.87 | 310 | 19100 |
| Yr7104-6 | 2800 | 331 | 990 | 95.7 | 0.85 | 277 | 14720 |
| Yr8004-6 | 4500 | 530 | 990 | 96.1 | 0.85 | 445 | 19050 |
| Yr7103-8 | 2240 | 273 | 740 | 95.2 | 0.83 | 345 | 14680 |
| Yr8003-8 | 3150 | 378 | 740 | 95.5 | 0.84 | 660 | 20220 |
| Yr9003-8 | 4500 | 538 | 745 | 95.8 | 0.84 | 1050 | 23125 |
| Yr7103-10 | 1800 | 226 | 595 | 94.6 | 0.81 | 375 | 14970 |
| Yr8003-10 | 2500 | 313 | 595 | 94.9 | 0.81 | 750 | 18550 |
| Yr9004-10 | 4000 | 493 | 595 | 95.3 | 0.82 | 1235 | 22700 |
| Yr10003-10 | 5600 | 687 | 595 | 95.6 | 0.82 | 1920 | 26200 |
| Yr7103-12 | 1400 | 184 | 495 | 94 | 0.78 | 350 | 14510 |
| Yr8004-12 | 2240 | 293 | 495 | 94.4 | 0.78 | 820 | 19700 |
| Yr9003-12 | 3150 | 405 | 495 | 94.7 | 0.79 | 1200 | 22650 |
| Yr10004-12 | 5000 | 640 | 495 | 95.1 | 0.79 | 2250 | 27400 |
| Yr7104-16 | 900 | 130 | 370 | 92.8 | 0.72 | 329 | 14960 |
| Yr8004-16 | 1400 | 201 | 370 | 93.2 | 0.72 | 780 | 18450 |
| Yr9003-16 | 2000 | 278 | 370 | 93.5 | 0.74 | 1250 | 22580 |
| Yr10003-16 | 2800 | 388 | 370 | 93.8 | 0.74 | 2050 | 26840 |
আরও মডেল এবং স্পেসিফিকেশনের জন্য, দয়া করে আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন: sales@simo-motor.com.cn}
অর্ডার করার সময়, নিম্নলিখিত প্রয়োজনীয়তা নির্দিষ্ট করা উচিত
মোটর স্পেসিফিকেশন:
ফ্রেমের আকার: (yr8003-6)
রেটেড পাওয়ার: (4000 কেডাব্লু)
রেটেড ভোল্টেজ: (6000 ভি)
রেটযুক্ত ফ্রিকোয়েন্সি: (50Hz)
সিঙ্ক্রোনাস গতি: (990 আর/মিনিট)
মাউন্টিং টাইপ: (আইএমবি 3)
সুরক্ষা ডিগ্রি: (আইপি 23)
কুলিং পদ্ধতি: (আইসি 01)
নিরোধক শ্রেণি: (ক্লাস এফ)
পরিবেষ্টিত শর্ত: উচ্চতা সমুদ্রপৃষ্ঠ থেকে 1000 মিটারের বেশি হওয়া উচিত নয়, পরিবেষ্টিত তাপমাত্রা 40 ডিগ্রির বেশি হওয়া উচিত নয়
কেন আমাদের বেছে নিন
Yr সিরিজ উচ্চ - ভোল্টেজ স্লিপ রিং মোটর (চীনে তৈরি)
কেন আমাদের পণ্য চয়ন করুন
শি'আনসিমো মোটরকোং, লিমিটেড (পূর্বে শি'আন সিমো মোটর ফ্যাক্টরি) চীনের যন্ত্রপাতি শিল্পে বৈদ্যুতিক মোটর প্রস্তুতকারক। এটি তৈরি করা মোটরগুলির মধ্যে রয়েছে বড় - এবং মাঝারি - আকারের, উচ্চ - এবং নিম্ন - ভোল্টেজ, এসি এবং ডিসি মোটরস, সিঙ্ক্রোনাস মোটরস, উচ্চ-}}}} {{{{{{{{{{{{{{{{{{{{{{{ এটি মোটর ডিজাইন এবং উত্পাদন, যান্ত্রিক প্রসেসিং এবং অটোমেশন সম্পূর্ণ ইঞ্জিনিয়ারিংকে সংহত করে একটি পাওয়ার সিস্টেম সরবরাহকারী।
সংস্থাটি 1955 সালে প্রতিষ্ঠিত হয়েছিল এবং এটি মোটর উত্পাদন এবং বিক্রয় 70 বছরের ইতিহাস রয়েছে।
এটি ইইউ "সিই", অস্ট্রেলিয়ান "রত্ন", দক্ষিণ কোরিয়ান "কেসি", রাশিয়ান "গোস্ট", চীনা "সিসিসি", এবং এনার্জি - সংরক্ষণের শংসাপত্রের মতো শংসাপত্রও পেয়েছে। সমস্ত বিস্ফোরণ - প্রুফ মোটরগুলি বিস্ফোরণ - প্রুফ শংসাপত্র, "সিসিসি" বাধ্যতামূলক পণ্য শংসাপত্র শংসাপত্র এবং খনির পণ্য সুরক্ষা চিহ্ন শংসাপত্র পেয়েছে।
